鉆孔

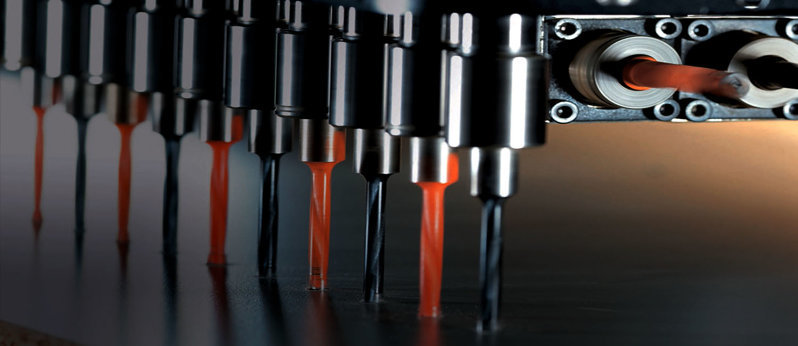

瑞德沃斯電主軸的高速使得 PCB 面板在鉆孔加工過程中孔徑平滑沒有毛刺，建議使用 18000RPM 及以上的轉速效果更佳！

一、概述：

   PCB 單面板或雙面板的制作都是在下料之后直接進行非導通孔或?qū)椎你@孔, 多層板則是在完成壓板之后才去鉆孔。傳統孔的種類除以導通與否簡單的區分外, 以功能的不同尚可分: 零件孔, 工具孔, 通孔 , 盲孔 , 埋孔 ， 近年電子產品'輕. 薄. 短. 小. 快.'的發展趨勢, 使得鉆孔技術一日千里, 機鉆, 雷射燒孔, 感光成孔等, 不同設備技術應用于不同層次面板.

二、流程：

  開料→鉆孔→倒圓角→磨邊→打磨

   開料指將板材按訂單要求裁成特定尺寸的工作板；倒圓角是將原本是直角的板角加工成圓角，便于后續加工；磨邊的目的在于拋光工作板邊緣，以防割傷；而打磨磨的是孔周圍的毛刺。

三、孔徑參數：

       一般客戶接受的最小過孔為 0.3mm，最大鉆孔為 6.3mm。不過 0.3mm 的過孔并非鉆機鉆孔的極限，機鉆的極限為 0.15mm 。鑒于生產成本和工藝難度，pcb 設計時盡量避免 0.1mm、0.2mm 的。因為不僅容易斷鉆，而且工藝難度加大成本的同時，使不合格板增多。所以在此建議，過孔設計≥0.35mm，對于鉆孔主軸要求極高。

四、PIN 流程：

鉆孔作業時除了鉆盲孔, 或者非常高層次板孔位精準度要求很嚴, 用單片鉆之外, 通常都以多片鉆, 意即每個 stack 兩片或以上. 至于幾片一鉆則視 1. 板子要求精度 2. 最小孔徑 3. 總厚度 4. 總銅層數. 來加以考慮. 因為多片一鉆, 所以鉆之前先以 pin 將每片板子固定住, 此動作由上 pin 機 (pinning maching) 執行之. 雙面板很簡單, 大半用靠邊方式, 打孔上 pin 連續動作一次完成. 多層板比較復雜, 另須多層板專用上 PIN 機作業.
