多功能養蜂車技術設備規定
多功能養蜂車技術設備規定

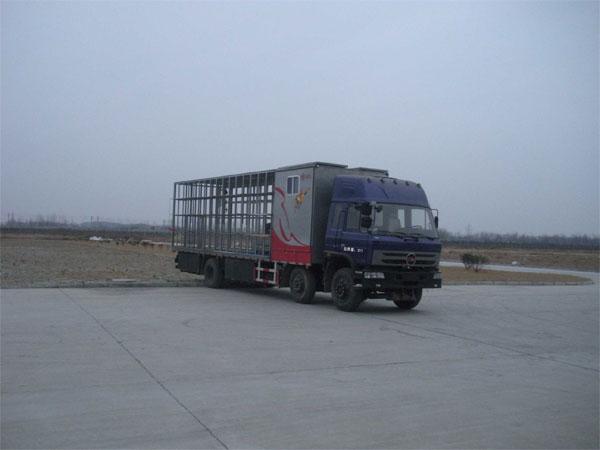

本養蜂車使用三軸6×2專用車底盤，其車身外形尺寸（長×寬×高）12×2.48×3.97米，車廂9.6×2.48×3.97米，車廂兩側固定飼養128繼箱群（蜂箱尺寸：高620mm長520mm寬410mm），通道可裝卸100－120箱，共運載228-248箱，可滿足大規模養蜂需要。

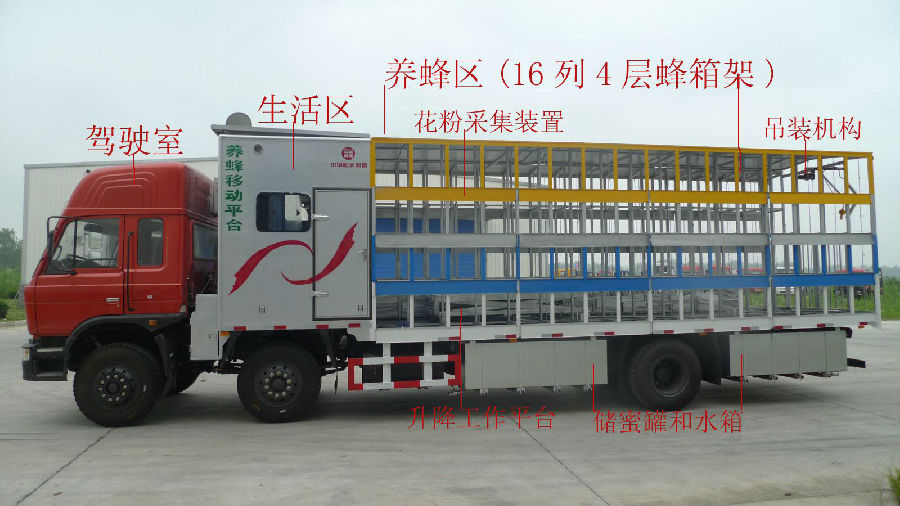

養蜂車包括駕駛室和車廂
一、駕駛室
有兩種型號：半高頂單臥和高頂雙臥型。并特別配備的車載一鍵式求救系統，在遇到特殊緊急情況時，一鍵呼救，可及時向系統報警；還有雙回路剎車系統，倒車?yán)走_(dá)，GPS自動定位。
二、車廂
在車廂上前端（靠駕駛室）設有生活區，后端是養蜂區。
（一）、生活區（２米Ｘ２.５米）
駕駛室后部生活空間內日常家用設施齊全，能大幅有效提高蜂農的生活質量。
生活空間內安裝有空調、液晶電視、頂置太陽能發電裝置、冰箱、燃?xì)鉄崴鳌⑽⒉t、衛生間、雙人折疊床、折疊餐桌等日常生活設施；生活空間下部工具箱內放置有蓄電池及逆變器，頂部太陽能板發電通過太陽能控制器對蓄電池進行充電，蓄電池電壓通過逆變器逆變后轉換為220V供日常電器用電，這樣就解決了用戶日常用電問題。在養蜂車停靠在可供市電區域，亦可通過安裝于工具箱內的外接電源插座對電器供電。逆變器帶有低壓報警裝置，蓄電池電壓不足時可向外界發出報警聲。
生活空間右側帶側拓展，抽拉后可大幅增大活動空間。
（二）、養蜂區（7.6米Ｘ２.５米）
在養蜂區設有左、右蜂箱架；在左、右蜂箱架上之間設有通道；在通道內設有移動軌道和升降平臺，升降平臺通過底部的滑輪嵌設在移動軌道內，并可沿移動軌道前后移動；在左、右蜂箱架兩側和底部分別設有氣動蜂箱鎖緊固定機構和手動花粉采集裝置；在車廂頂部設有升降遮雨防曬頂棚；底部設有儲蜜罐和水箱；在車廂尾部設有吊裝機構。

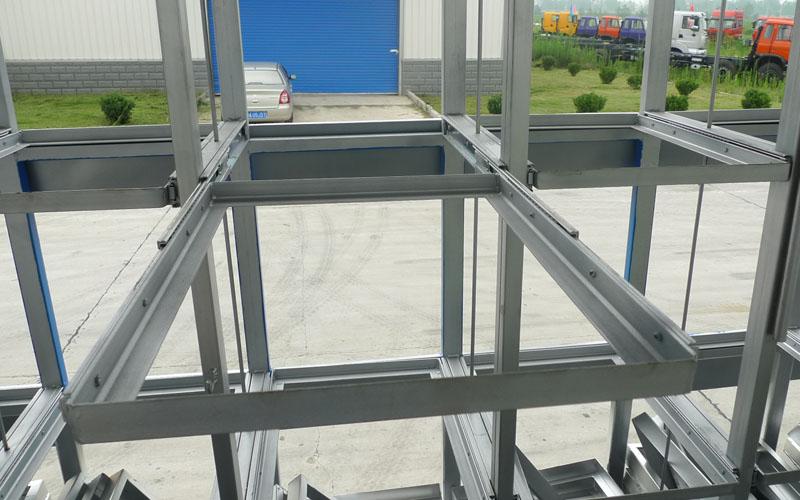

1、蜂箱架
左、右蜂箱架分別設有16列4層共128個，在每個蜂箱架上設有滑道，蜂箱通過底部的滑軌與蜂箱架上的滑道滑動連接，管理蜂群和打蜜時只要輕松推拉開，直接在車上喂養和取巢框，避免了裝卸的麻煩。

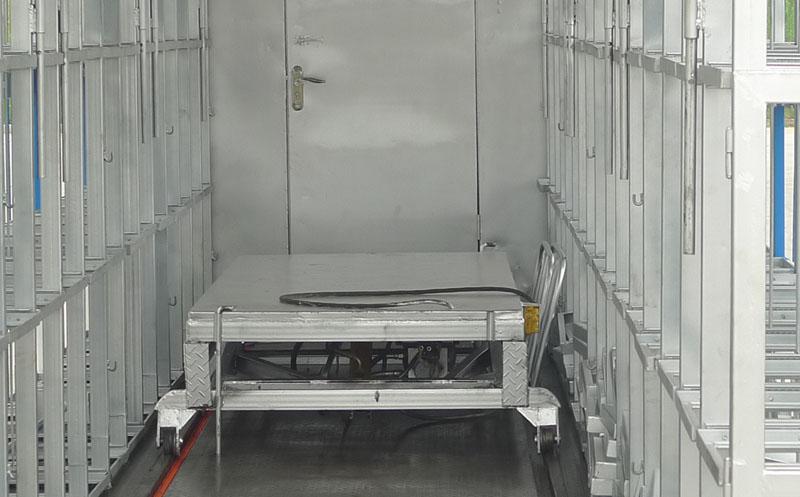

2、升降平臺
在通道內設有移動軌道和升降平臺，升降平臺可沿著移動軌道前后移動和上下升降。可以方便管理蜂群和采取蜂蜜。
平臺上可站兩人，可以放搖蜜機進行蜂蜜收集工作，升降高度能達到第四層蜂箱底部。
３、氣動蜂箱鎖緊固定機構
養蜂車離開營地時，用戶打開氣動蜂箱鎖緊固定機構的用氣開關，氣缸推桿帶動連桿轉動，連桿再帶動圓鋼下擺時，帶動尼龍繩緊縮，尼龍繩再鎖緊蜂箱，使其固定。
4、手動花粉采集裝置
手動花粉采集裝置包括手柄和花粉采集板，養蜂車到達目的地后，用戶可握住手柄人工向上推動，花粉采集板繞軸旋轉90°，處于水平位置，再拉上花粉采集板上的掛鉤鎖死，這樣蜜蜂進蜂箱時花粉可直接落在采集盒內。

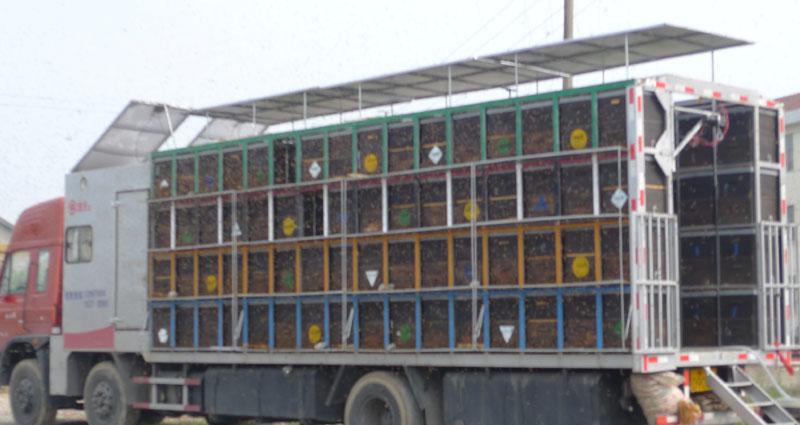

5、頂棚
遮雨防曬頂棚為三段式，分別為以左、右蜂箱架和通道的邊界為界限，在通道上方的頂棚為可折疊升降式。
在用戶進行蜂蜜收集工作時升起，避免與人體碰撞,同時起到通風效果。
6、儲蜜罐和水箱
在車廂兩側設有三個儲蜜罐，每個儲蜜罐上開設有蜂蜜接入口、流出口及管道，用戶可直接將收集的蜂蜜通過管道導入儲蜜罐，可以方便收集蜂蜜。
在車廂左下部設有水箱，通過電動水泵給生活空間供水。
7、吊裝機構
在車廂尾部設有吊裝機構，通過三角支架固定在蜂箱框架上，可270°旋轉，用戶可通過線控手柄操縱，垂直吊裝蜂箱、摩托車等，極大的方便了蜂農裝卸物
底盤技術參數表
產品商標 | 楚風牌 |
| |
車輛名稱 | 養蜂車 | ||
車輛型號 | HQG5210CYFGD3HT | ||
|
| ||
燃油公告/環保公告 | 否/否 | ||
企業地址 | 湖北省隨州市經濟技術開發區118號 | ||
生產廠家 | 湖北多士星特種汽車股份有限公司 | ||
公告批次/發布日期 | 2001n5 235/20120323 | ||
目錄序號/產品號 | 73/ZK3673S701W | ||
發動機型號 | ISDe210 30 YC6A240-31 SC9DK240Q3B1 | 發動機生產商 | 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 上海柴油機股份有限公司 |
發動機排量 | 6700 7255 8820 | 發動機功率 | 155 177 177 |
外型尺寸(長/寬/高) | 12000×2500×3970 | 車廂(長/寬/高) | 7570×2420×3970 |
總質量(Kg) | 21000 | 載質量利用系數 |
|
整備質量 | 12555 | 額定載質量 | 8250 |
額定載客(人) |
| 前排乘客(人) | 3 |
接近角/離去角 | 32/12 | 前懸/后懸 | 1250/3490 |
軸距 | 1950+5310 | 軸荷 | 5180/6120/9700 |
軸數 | 3 | 彈簧片數 | 8/8/10+8 |
輪胎數 | 8 | 輪胎規格 | 10.00-20,11.00-20 |
前輪距 | 1950/1950 | 后輪距 | 1860 |
轉向形式 | 方向盤 | 最高車速 | 90 |
半掛鞍座 |
| 掛車總質量 |
|
識別代號 | LCFU1KG3××××××××× LCFU1KG4××××××××× | 依據標準 | GB17691-2005國Ⅲ,GB3847-2005GB17691-2005國Ⅲ,GB3847-2005 |
底盤型號 | HQG1210GD3 | ||
其它 | 貨廂底部至倉柵頂部高度為2450.車輛側面,后部安裝反光標識.防護裝置材料材質為Q235;連接方式為:側防護為螺栓連接,后防護焊接;后部防護裝置長度為2250mm;斷面尺寸寬×高為50mm×100mm;后部防護裝置離地高度為500mm | ||
標準配置：
越3立方不銹鋼 食品級不銹鋼水箱 電壓轉換器 太陽能發電系統 車載冰箱 通風窗戶 外界電源接口 自動全車緊固蜂箱系統 上下車階梯 獨立衛生間 電動升降工作平臺 升降吊機
選裝配置：
獨立免維護蓄電池 衛星電視接收器 吊柜 空調 液晶電視 燃?xì)鉄崴?nbsp;倒車?yán)走_(dá) 車載GPS導航 燃?xì)怃撈?nbsp;燃?xì)庠罴俺橛蜔煓C(jī) 260L冰柜 鋼絲胎 駕駛室內置空調
